CALCOLO E VERIFICA DI CAMME A LEVISMO E PUNTERIA
Il programma permette la determinazione delle principali grandezze cinematiche e geometriche di un meccanismo a camma con cedente a rullo traslante (punteria) o oscillante (leva) e la conseguente scrittura dei dati caratteristici necessari per una lavorazione con macchine a controllo numerico.
Le camme risolvibili sono tutte le camme piane esterne o a gola, le camme frontali cilindriche e, in linea di principio, le camme lineari.
CAMMES restituisce, a fine progettazione, un programma utilizzabile per il taglio della camma e/o controcamma o come base per progettare le camme di rinvio (camma e controcamma contrapposte, con levismo fulcrato o camma esterna con controcamma interna).
Si può progettare il profilo di percorrenza del nottolino, il profilo di fresatura sia con fresa di diametro uguale al nottolino che diverso (in questo caso il programma riprogetta automaticamente il profilo).
I profili delle camme possono essere interpolati mediante curve:
- POLIGONALI
- SPLINE
- PER ARCHI DI CERCHIO TANGENTI
Le leggi utilizzabili in fase di progettazione sono:
1) CICLOIDALE
2) SOSTA
3) ARMONICA
4) VELOCITA' COSTANTE
5) VELOCITA’ COSTANTE - RACCORDO CICLOIDALE
6) VELOCITA’ COSTANTE - RACCORDO ARMONICO
7) DOPPIA ARMONICA DA SOSTA A SOSTA
8) CICLOIDALE-PRIMA META'
9) CICLOIDALE-SECONDA META'
10) ARMONICA-PRIMA META'
11) ARMONICA-SECONDA META'
12) TRAPEZIA MODIFICATA DA SOSTA A SOSTA
13) DOPPIA ARMONICA INVERSA
14) PARABOLICA DA SOSTA A SOSTA
15) RACCORDO PARABOLICO - VELOCITA’ COSTANTE
16) VELOCITA’ COSTANTE - RACCORDO PARABOLICO
17) VELOCITA’ COSTANTE - RACCORDO PARABOLICO - VELOCITA’ COSTANTE
Il programma permette la determinazione delle principali grandezze cinematiche e geometriche di un meccanismo a camma con cedente a rullo traslante (punteria) o oscillante (leva) e la conseguente scrittura dei dati caratteristici necessari per una lavorazione con macchine a controllo numerico.
Le camme risolvibili sono tutte le camme piane esterne o a gola, le camme frontali cilindriche e, in linea di principio, le camme lineari.
CAMMES restituisce, a fine progettazione, un programma utilizzabile per il taglio della camma e/o controcamma o come base per progettare le camme di rinvio (camma e controcamma contrapposte, con levismo fulcrato o camma esterna con controcamma interna).
Si può progettare il profilo di percorrenza del nottolino, il profilo di fresatura sia con fresa di diametro uguale al nottolino che diverso (in questo caso il programma riprogetta automaticamente il profilo).
I profili delle camme possono essere interpolati mediante curve:
- POLIGONALI
- SPLINE
- PER ARCHI DI CERCHIO TANGENTI
Le leggi utilizzabili in fase di progettazione sono:
1) CICLOIDALE
2) SOSTA
3) ARMONICA
4) VELOCITA' COSTANTE
5) VELOCITA’ COSTANTE - RACCORDO CICLOIDALE
6) VELOCITA’ COSTANTE - RACCORDO ARMONICO
7) DOPPIA ARMONICA DA SOSTA A SOSTA
8) CICLOIDALE-PRIMA META'
9) CICLOIDALE-SECONDA META'
10) ARMONICA-PRIMA META'
11) ARMONICA-SECONDA META'
12) TRAPEZIA MODIFICATA DA SOSTA A SOSTA
13) DOPPIA ARMONICA INVERSA
14) PARABOLICA DA SOSTA A SOSTA
15) RACCORDO PARABOLICO - VELOCITA’ COSTANTE
16) VELOCITA’ COSTANTE - RACCORDO PARABOLICO
17) VELOCITA’ COSTANTE - RACCORDO PARABOLICO - VELOCITA’ COSTANTE

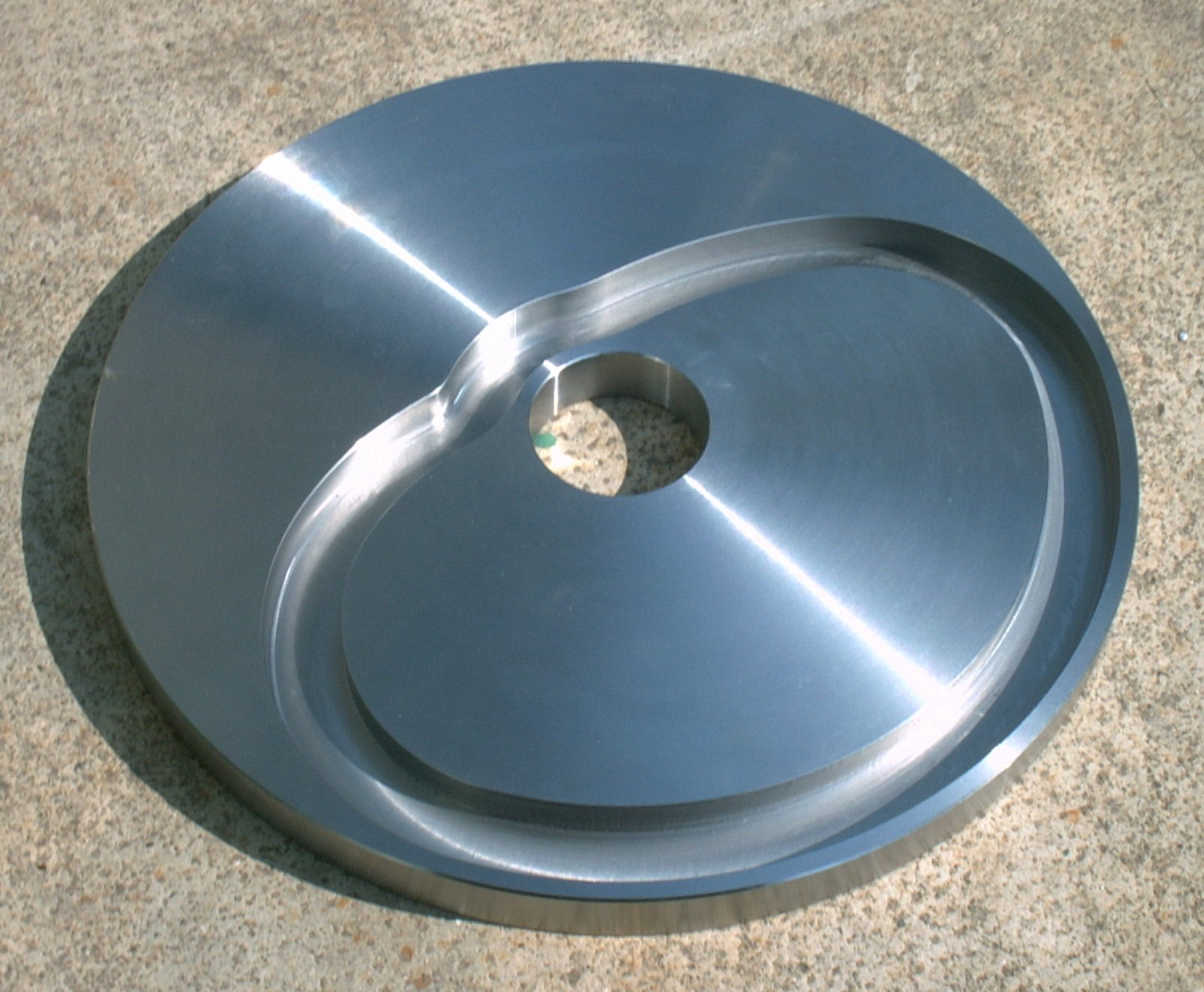

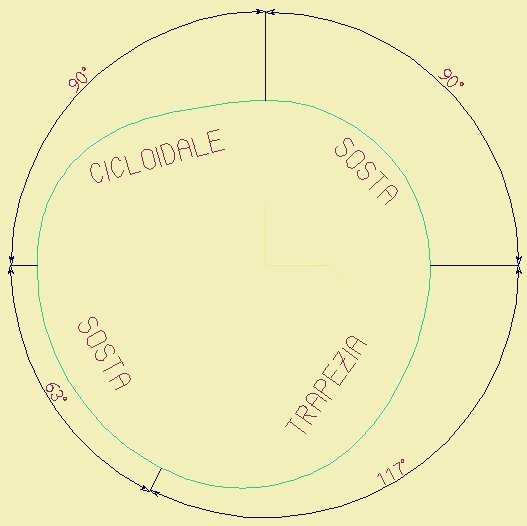

Progettazione di una camma a 4 zone con due soste, alzata cicloidale e discesa con doppia rampa parabolica; l'asse camma è costituito tutto da cerchi tangenti, quindi non presenta alcuno spigolo.
