GCAM software CAD/CAM - Il miglior rapporto qualità/prezzo

GCAM P
geometria 2D e tecnologia per punzonatrici

Le lavorazioni per le macchine punzonatrici prevedono le seguenti tipologie:
- roditura con punzone circolare di profili sagomati
- roditura con punzone rettangolare di profili sagomati con lati rettilinei
- punzonatura su fori
- punzonatura con punzone sagomato

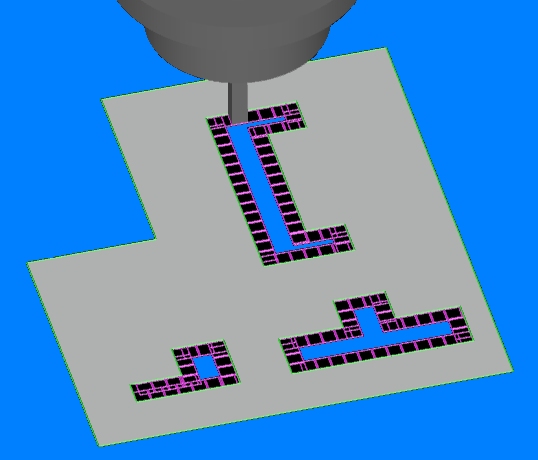

Nella roditura con punzone circolare con o senza offset il percorso viene calcolato automaticamente ed è ottimizzato mediante l'utilizzo di parametri quali la "cresta" che determina la qualità del taglio.
Nella roditura con punzone rettangolare il percorso è ottimizzato sul minimo dei colpi con una sovrapposizione minima imposta.

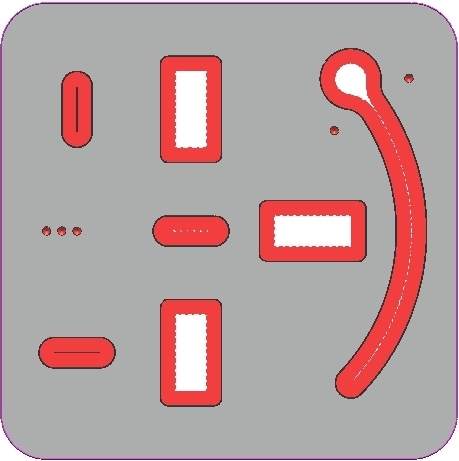

La punzonatura su fori viene ottimizzata dal comando che cerca tutti i fori di uguale diametro.

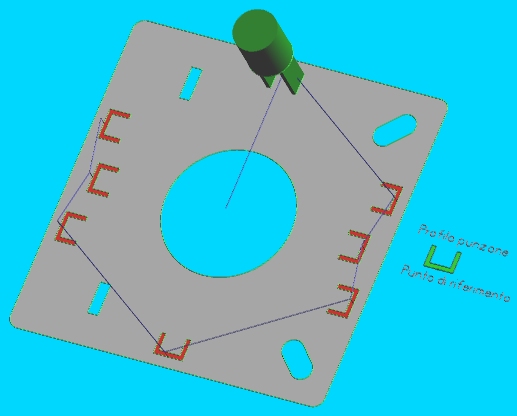

La punzonatura su fori sagomati utilizza delle librerie di punzoni e il programma cerca automaticamente tutti i profili uguali al punzone scelto, ne individua il punto di riferimento e la rotazione in rapporto ad esso.

POST-PROCESSOR
Programmi per convertire la tecnologia nel linguaggio specifico del controllo

CONVERTITORE DXF/DWG
importa ed esporta entità piane compatibili AUTOCAD, con ricerca dei centri dei fori di uguale diametro e ricostruzione automatica delle curve

CONVERTITORE IMMAGINI BMP
importa immagini da scanner o legge file grafici BPM

CONVERTITORE SVG
importa scritte o marchi da OPEN OFFICE o ADOBE.
